NSグラウト流量測定装置

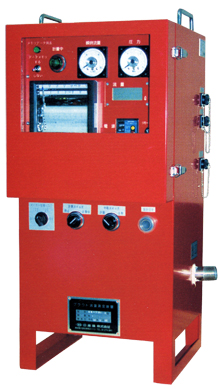

NSグラウト流量測定装置(GR−25A−V型)


  主な仕様
 本体重量  37.0kg
 外形寸法  350 x 365 x 750 mm
 使用電源  AC 85〜264V、フリー電源、50/60Hz
 記録  専用チャート 100mm巾 x 12m
 流量記録 0 〜 30リットル/min
        赤色ペン書き
 圧力記録 0 〜 3MPa 青色ペン書き
 マーキング記録
  なし・10リットル・20リットル・30リットル
  4段切換
 印字  施工開始時 年,月,日,時,分,秒
 施工終了時 時,分,秒,注入量 リットル
          ケーブル番号
 任意印字 1日の総注入合計量
         (0〜99999.9リットル)
         毎日24:00に自動リセット
 メモリー
 (データ出力)
 流量・圧力・年月日時分秒 等すべての
 施工データを内部メモリーに取込み、
 パソコンに出力可能
 表示  流量 0 〜 30リットル/min
     アナログメータ
 圧力 0 〜 3MPa アナログメータ
 積算流量 0 〜 999.9リットル
        バックライト付、
        デジタルメータ
 付属品  電源ケーブル、専用チャート紙、
 ペン(赤・青)、リボンカセット
 本体内部に、消耗品収納ボックスあり
  概要
 グラウト流量測定装置GR-25A-V型は、グラウト注入量の測定のみならず、時々刻々の流量と圧力を、専用チャートに記録いたします。さらに施工データをパソコンへ出力し、データ保存することができます (オプション:パソコン側に専用ソフトが必要です)。
 グラウト注入工事を確実に行う、厳しい監視役として、信頼度の高い施工を応援します。
  利点
1.注入データが記録され、完全な注入が行われたことを確認できます。
   これで安心して作業をすすめることができます。
2.使い方が簡単。ポンプの吐出口とノズルの中間にGR-25-A-V型を挟み込むようにホースで
   連結するだけで使えます。
3.記録データを報告書に添付すれば、さらに信頼度の高い工事として評価されます。
4.工事終了後の清掃は、管路を水洗いするだけで充分ですから、簡単にすみます。
  正確な理由
 GR-25A-V型は、グラウトの流れを電磁流量計を通過するときの起電力としてとらえて計測します。
グラウトが通過する経路には凹凸がないので、ポンプの吐出力を減ずることは全くありません。
  使用方法
 グラウトポンプの吐出口とノズルとの間にGR-25A-V型を、はさみ込むような形で配管し、グラウトポンプの吐出・停止の状態を電気信号としてGR-25A-V型へ伝達するための信号ケーブルを接続するだけで、流量、圧力をアナログメータに、積算流量を、バックライト付デジタルメータに表示し、専用チャート紙に記録します。また施工年月日・ケーブル番号・注入開始時刻・注入終了時刻・シース毎の注入量及び、1日の総注入合計量も印字します。
  オプション
1.ポンプON・OFFの信号をGR-25A-V型に取り込むように、ケーブルを接続すると、自動的に計測の
  開始・停止をさせることができます。ご希望の場合はご相談ください。
2.パソコン(Windows95対応)を使って、GR-25A-V型で計測したデータを保存し、更にパソコン側の
  プリンタで出力することもできます。
   (但し、パソコンに専用ソフトをインストールする必要があります。尚、データの書き替えはできない
    設定となっております。)
